描述：

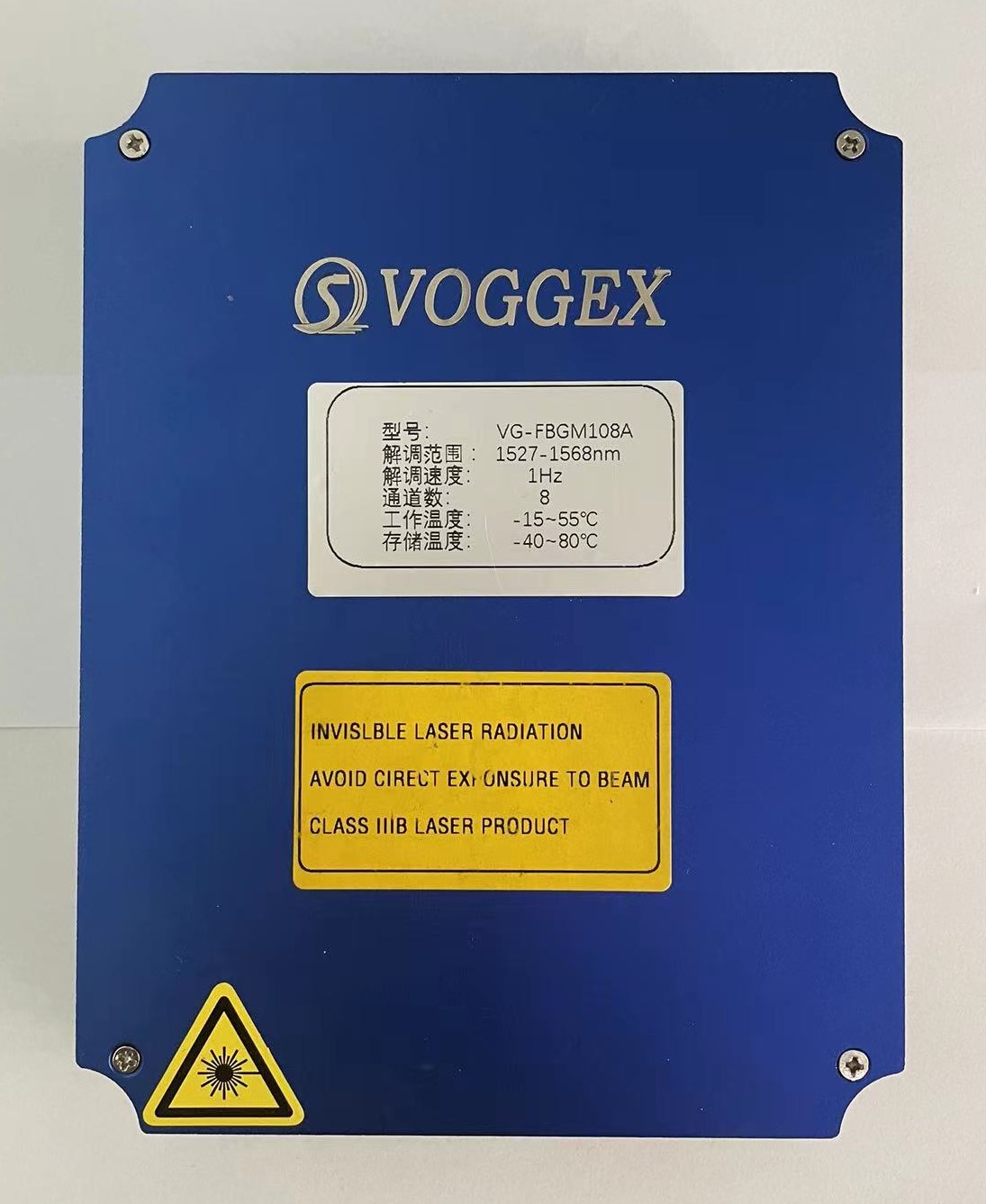

天津求實飛博科技有限公司品牌VOGGEX，C-Band光纖光柵解調模塊，可解調波長范圍涵蓋1527nm到1568nm，解調速度最高可達2000Hz。采用高精度恒流源結合反饋電路形成閉環控制，保證輸出功率穩定性;內置高精度基準電源，防止溫漂;通過高速FPGA進行解調，可同時解調光纖光柵的傳感器的波長值及波峰值，解調精度高系統穩定性強。
C-Band光纖光柵解調模塊，以可調諧半導體激光器為基礎，依靠自主研發和不斷的技術創新，實現了高速、精準、穩定的光纖光柵解調。該系列產品采用標準以太網接口，通訊便捷，易于集成。產品可廣泛用于光譜學、光化學、醫學、生物學、集成光學、污染監測、半導體材料加工信息處理和通信等應用。
應用：
1. 光纖光柵解調
2. 光譜分析
特點：
1. 可解調波長范圍大，覆蓋整個C波段
2. 解調速度可配置，1~2000HZ
3. 解調參數豐富，包括波長值、波峰值、光路底噪值等
4. 內置高精度基準電源，解調精度高，線性度好
5. 通訊接口豐富，采用以太網口
6. 上位機軟件操作簡單便捷
7.結構緊湊，集成方便
性能參數：
|
參數 |
指標 |
|
解調范圍 |
1527-1568nm |
|
解調速度 |
1Hz-2000Hz |
|
掃描步長 |
10pm（最小值） |
|
波長重復性 |
＜±2pm |
|
波長精度 |
±2pm |
|
增益控制 |
自動/手動 |
|
工作溫度 |
-15℃~55℃ |
|
存儲溫度 |
-40℃~80℃ |
|
通訊接口 |
RJ45 |
|
光纖接口 |
可選 |
|
功耗 |
5V/2A |
|
尺寸L*W*H |
定制 |
功能介紹：
1. 模塊信息查詢
用戶可以通過以太網進行模塊相關信息查詢，可查詢信息如下：
|
信息分類 |
信息簡介 |
|
出廠信息 |
模塊固件版本號 模塊序列號 |
|
硬件配置 |
掃描速度 通道數 單個通道支持傳感器數量 最小光柵間隔 |
|
系統配置 |
起點波長 終點波長 光源步長 采集步長 通道增益 尋峰閾值 分段閾值信息 |
用戶可以通過以太網進行模塊配置，可配置信息如下：
|
信息分類 |
信息簡介 |
|
硬件配置 |
掃描速度 通道數 單個通道支持傳感器數量 最小光柵間隔 |
|
系統配置 |
起點波長 終點波長 光源步長 采集步長 通道增益 尋峰閾值 分段閾值信息 |
模塊支持多種工作模式，用戶可根據不同需求選擇響應工作模式，各個工作模式功能如下：
|
信息分類 |
信息簡介 |
|
停止模式 |
該模式下，光源無輸出，系統不進行傳感器解調。 |
|
波長模式 |
該模式下，光源根據用戶設置進行光源掃描輸出，同時，系統進行通道傳感器解調，并將解調到的波長數據通過以太網口上傳。該模式一般用于傳感器解調。 |
|
調試模式 |
該模式下，光源根據用戶設置進行光源掃描輸出，同時，系統進行通道傳感器解調，并將解調到的波長數據通過以太網口上傳。但該過程僅進行一次。該模式一般用于系統初始安裝后的調試階段。 |
|
光譜模式 |
該模式下，光源根據用戶設置進行光源掃描輸出，同時，系統對各個通道進行實時AD采集，并將采集到的數據，通過以太網口進行實時上傳。該模式一般用于光路測試，用戶可以使用該模式觀察所有通道的波峰值、底噪值等數據，以便調節增益、掃描間隔、閾值等參數。 |
|
單通道光譜模式 |
該模式下，光源根據用戶設置進行光源掃描輸出，同時，系統對單個通道進行實時AD采集，并將采集到的數據，通過以太網口進行實時上傳。該模式一般用于光路測試，用戶可以使用該模式觀察單個通道的波峰值、底噪值等數據，以便調節增益、掃描間隔、閾值等參數。 |
選購信息：
注：訂貨時需提供型號名稱
例如：VG-FBGM408A
表示：求實飛博-光纖光柵解調模塊 -100Hz-8通道-標準版
