產品介紹

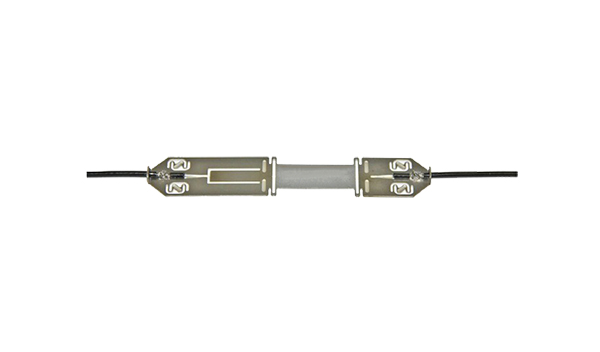

光纖光柵應變傳感器 (結構表面型)
概述：
其他固體結構表面進行靜態和動態應力應變監測。產品在特有的彈性梁結構基礎上，采
用了獨有的溫度自補償技術和應變增敏技術，具有較高的測量分辨率、測量精度和優良
的溫度補償能力。
? 安裝方便，既可進行長期監測，又可在短期監測，能重復使用
? 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境
? 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境
? 穩定性好、可靠性高
|
型號 |
核心指標 |
量程 |
精度 |
溫度范圍 |
安裝方式 |
固定方式 |
|
QS-FBG-STRN110A |
±1000με |
±1000με |
0.3%F.S. |
-40 ~ 85℃ |
表貼 |
膠粘 |
|
QS-FBG-STRN220A |
±1500με |
±1500με |
0.3%F.S. |
-40 ~ 120℃ |
表貼 |
膠粘/焊接 |
|
QS-FBG-STRN320A |
±2000με |
±2000με |
0.3%F.S. |
-40 ~ 120℃ |
表貼 |
膠粘/焊接 |

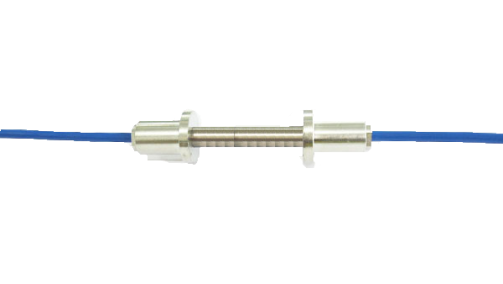

光纖光柵應變傳感器 (埋入型)
概述：
主要用于混凝土、鋼筋混凝土或可塑性材料如基礎、樁基、橋梁、隧道、襯砌等內部應變測量，以
便于長期觀測器結構應力應變的變化并進行狀態分析。采用特有的彈性梁結構，具有較高的測量分辨率
和測量精度，其內部敏感元件，無電源、本質安全、不受電磁干擾及雷擊損傷，且可通過光纖進行長距
離傳輸。
特點：
? 安裝方便，適合進行長期監測，尤其適用于混凝土箱梁、其他混凝土澆筑結構
? 單光柵，適用于環境溫度變化小的工程，占用波長帶寬資源少，批量實用性高，節省項目整體成本
? 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境
? 穩定性好、可靠性高
|
型號 |
核心指標 |
量程 |
精度 |
溫度范圍 |
安裝方式 |
固定方式 |
|
QS-FBG-STRN420A |
±2500με |
±2500με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
膠粘/焊接 |
|
QS-FBG-STRN520A |
±3000με |
±3000με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
膠粘/焊接 |
|
QS-FBG-STRN230A |
±1500με |
±1500με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
焊接 |
|
QS-FBG-STRN330A |
±2000με |
±2000με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
焊接 |
|
QS-FBG-STRN430A |
±2500με |
±2500με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
焊接 |
|
QS-FBG-STRN530A |
±3000με |
±3000με |
0.3%F.S. |
-40 ~ 120℃ |
埋入 |
焊接 |
